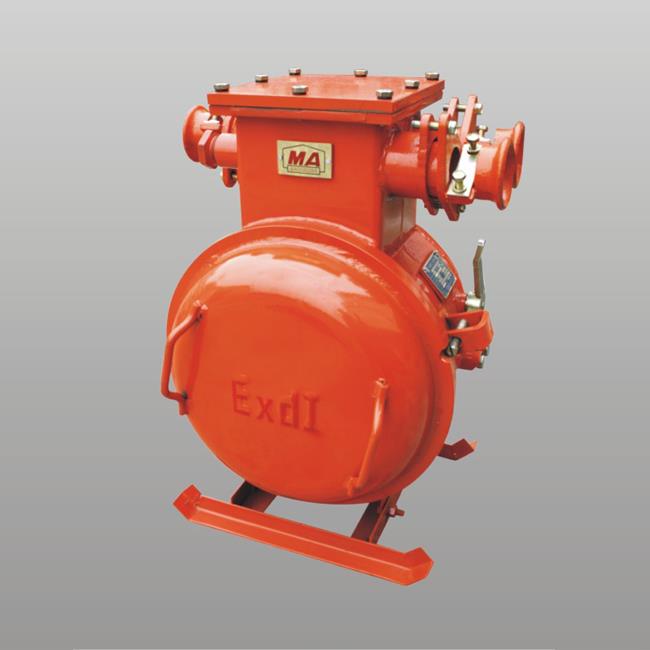

QJZ真空电磁起动器

一、矿用隔爆兼本质安全型真空电磁发动器（以下简称发动 器），防爆标志为ExdibI（150℃）。适用于含有爆炸性气体（甲烷）和煤尘的矿井中。首要用于直接发动或中止，额外电压1140V（660V），频 率为50Hz，额外功率在60～590kW范围内的矿用隔爆型三相异步电动机。操控方法可就地操控和远方操控，并可在停机时进行换相。 发动器具有 失压、短路、过载、断相、三相不平衡、漏电闭锁等维护功用，和相应的毛病显现以及电源、运行、联控等作业状况显现。发动器可独自操控，也可联锁操控（以下 简称联控）（多台发动器正序延时发动，逆序中止直至第1台）。发动器设有漏电试验开关，可在运行前对操控线路和维护线路进行检查。操作频率应在120次/ 小时之内。

二、结构特征： 起动器由安装在撬形拖架上的方形 隔爆外壳、本体安装（包含可拆装的操控板安装）、前门及电器材安装等部分组成。外壳的前门为平面止口式，当前门右侧中部的机械闭锁解锁后，可以抬起起动器 左侧固定于铰链上的操作手把，将门抬起约30mm后（留意不要过高），前门即可打开。关门时，用手平提铰链上的手把，滚动前门即可关闭（滚动前门时，留意 操作手把的抬起高度，避免操作手把上部凸轮与铰链顶嘴）。
